1. ¿Qué es exactamente la NOM 001 SEDE 2012?

El origen de su estructura

2. ¿Para qué nos sirve la NOM 001 SEDE 2012? (Objetivo Fundamental)

El objetivo de la NOM 001 SEDE 2012 no es servir como un manual de diseño para ingenieros expertos, ni tampoco es un libro de texto para aprender electricidad desde cero. Su introducción lo define con total claridad: su propósito es la seguridad.

Específicamente, la norma sirve para:

• Proteger la vida humana y animal: Establece las reglas para evitar riesgos por choque eléctrico (electrocución), corrientes de falla, tensiones de paso y de contacto peligrosas.
• Prevenir incendios y explosiones: Al regular estrictamente la capacidad interruptiva de las protecciones y el correcto dimensionamiento de conductores, evita sobrecalentamientos devastadores y arcos eléctricos (Arc Flash).
• Salvaguardar los bienes materiales: Una instalación que cumple la norma garantiza que los equipos industriales, transformadores, motores y tableros operen dentro de parámetros térmicos y mecánicos seguros, extendiendo su vida útil.
• Establecer condiciones de uniformidad técnica: Permite que cualquier electricista, ingeniero contratista o inspector en México hable el mismo idioma técnico, reduciendo errores de interpretación en campo.

3. Campo de Aplicación: ¿A quién obliga la norma?

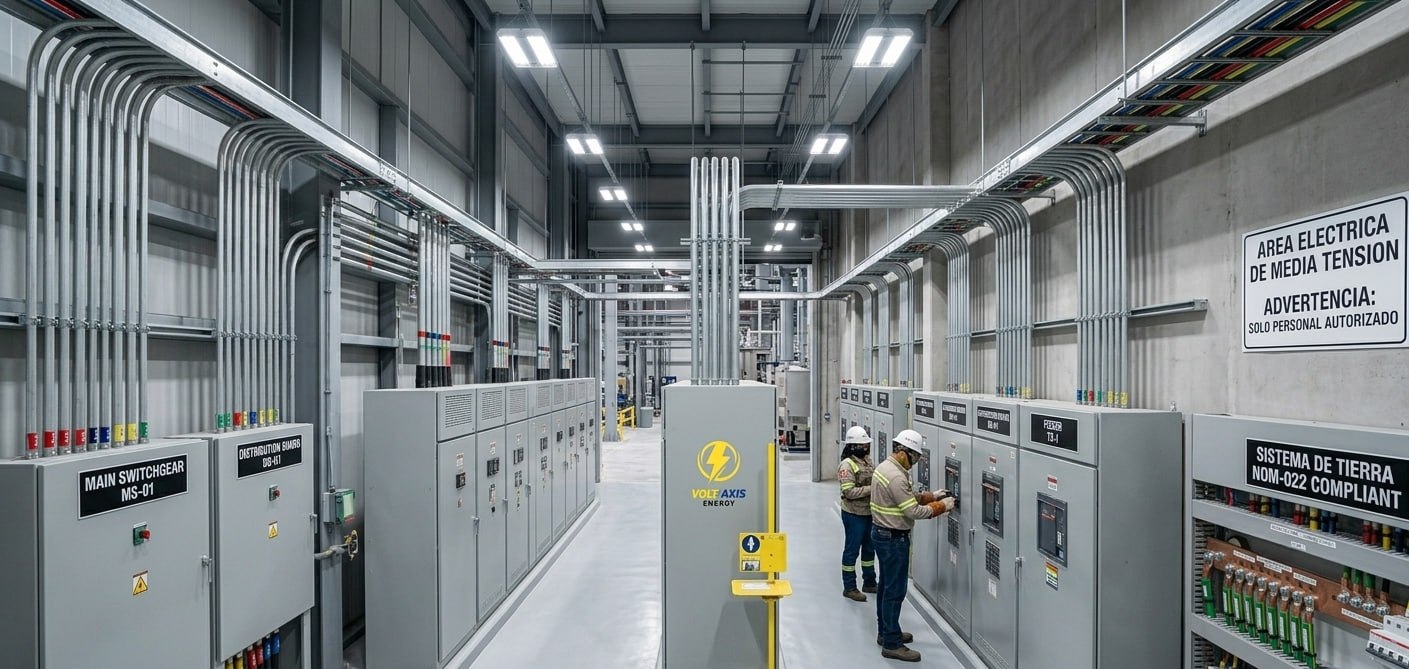

Una duda recurrente es si la NOM 001 SEDE 2012 aplica únicamente a las grandes industrias o subestaciones de CFE. La respuesta es contundente: aplica prácticamente a cualquier instalación que utilice energía eléctrica en México, incluyendo:

1. Propiedades Industriales: Plantas de manufactura, naves industriales, talleres, almacenes y centros de procesamiento de datos.
2. Propiedades Comerciales: Centros comerciales, tiendas de autoservicio, oficinas, hoteles y restaurantes.
3. Lugares Públicos y de Concentración Pública: Hospitales, escuelas, cines, estadios, teatros y templos (donde las exigencias de seguridad son aún mayores debido al flujo de personas).
4. Instalaciones Residenciales: Casas habitación, edificios de departamentos y condominios.
5. Áreas Especiales: Gasolineras, plantas químicas y cualquier entorno con atmósferas explosivas o clasificadas (revisadas minuciosamente en el Capítulo 5 de la norma).

¿Qué queda fuera de su alcance?

La norma no aplica para las instalaciones de barcos, aeronaves, vehículos automotores, ni para las líneas de transmisión o redes de distribución aérea y subterránea que pertenecen directamente a la Comisión Federal de Electricidad (CFE) para el suministro público.

4. La Importancia Legal y las Unidades de Verificación (UVIE)

Cumplir con la NOM 001 SEDE 2012 no es una sugerencia de buena ingeniería; es una obligación de carácter federal. En México, la Ley de la Industria Eléctrica y las disposiciones de la Comisión Reguladora de Energía (CRE) estipulan que, para que CFE pueda otorgar un contrato de suministro de energía (especialmente en media tensión o en lugares de concentración pública), la instalación debe contar con un dictamen aprobatorio.

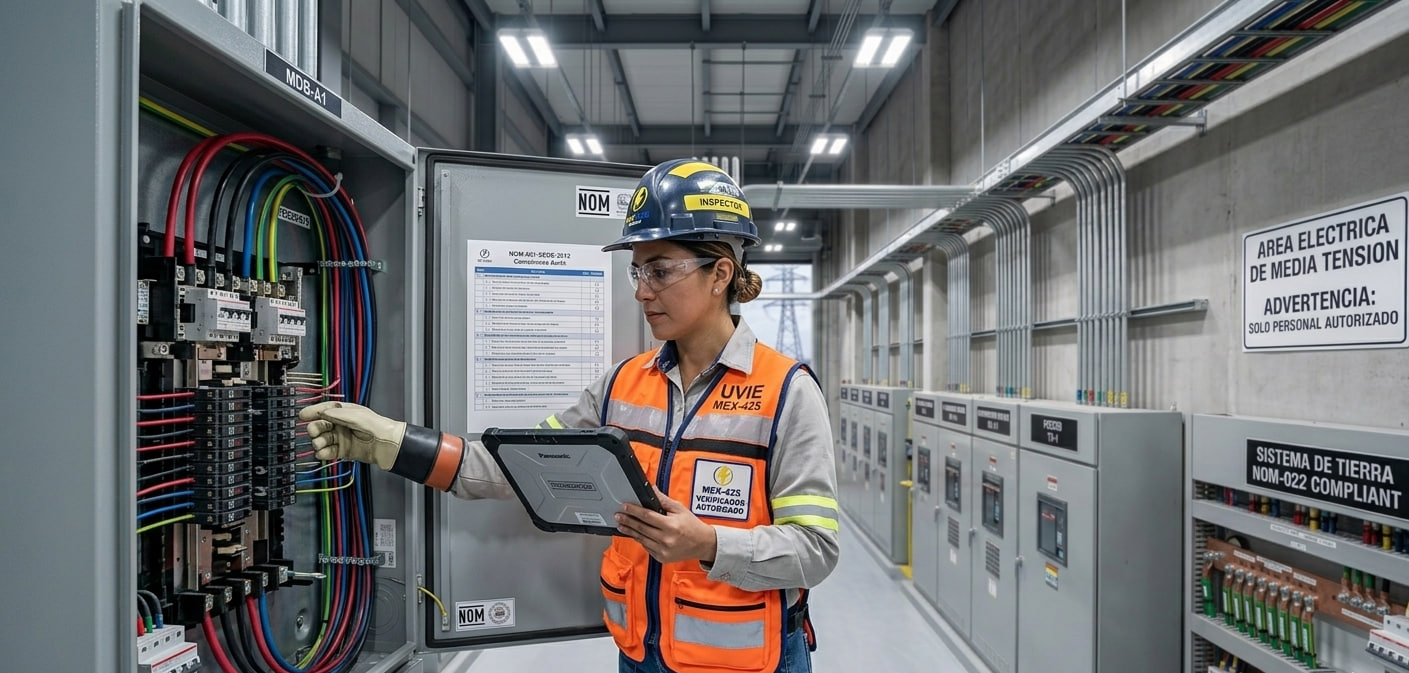

Este dictamen es emitido por una UVIE (Unidad de Verificación de Instalaciones Eléctricas), la cual realiza una auditoría física y documental de la obra eléctrica, validando planos, diagramas unifilares y memorias de cálculo contra cada artículo aplicable de la NOM 001 SEDE 2012.

Consecuencias del incumplimiento:

• Negación del contrato de CFE: No podrás energizar legalmente tu planta o comercio.
• Pérdida de primas de seguro: En caso de un siniestro o incendio provocado por una falla eléctrica, las aseguradoras negarán el pago si se demuestra que la instalación no cumplía con la NOM 001 SEDE 2012.
• Sanciones de la STPS: Inspecciones federales de la Secretaría del Trabajo pueden clausurar áreas u otorgar multas severas si detectan condiciones de riesgo ajenas a la norma.

Conclusión

La NOM 001 SEDE 2012 no es un obstáculo burocrático en tus proyectos; es la herramienta técnica de mayor valor para asegurar que tu inversión sea rentable, segura y legal. Entender sus fundamentos es el primer paso para dominar la ingeniería eléctrica de excelencia en México.

En nuestra próxima entrega, iniciaremos el análisis técnico detallado, comenzando con las definiciones críticas del Artículo 100 y las disposiciones generales del Artículo 110, donde descubrirás los errores más comunes que las UVIE rechazan en campo.

Referencias

Secretaría de Energía. (2012, 29 de noviembre). Norma Oficial Mexicana NOM-001-SEDE-2012, Instalaciones Eléctricas (utilización). Diario Oficial de la Federación.http://www.dof.gob.mx/nota_detalle.php?codigo=5280607&fecha=29/11/2012

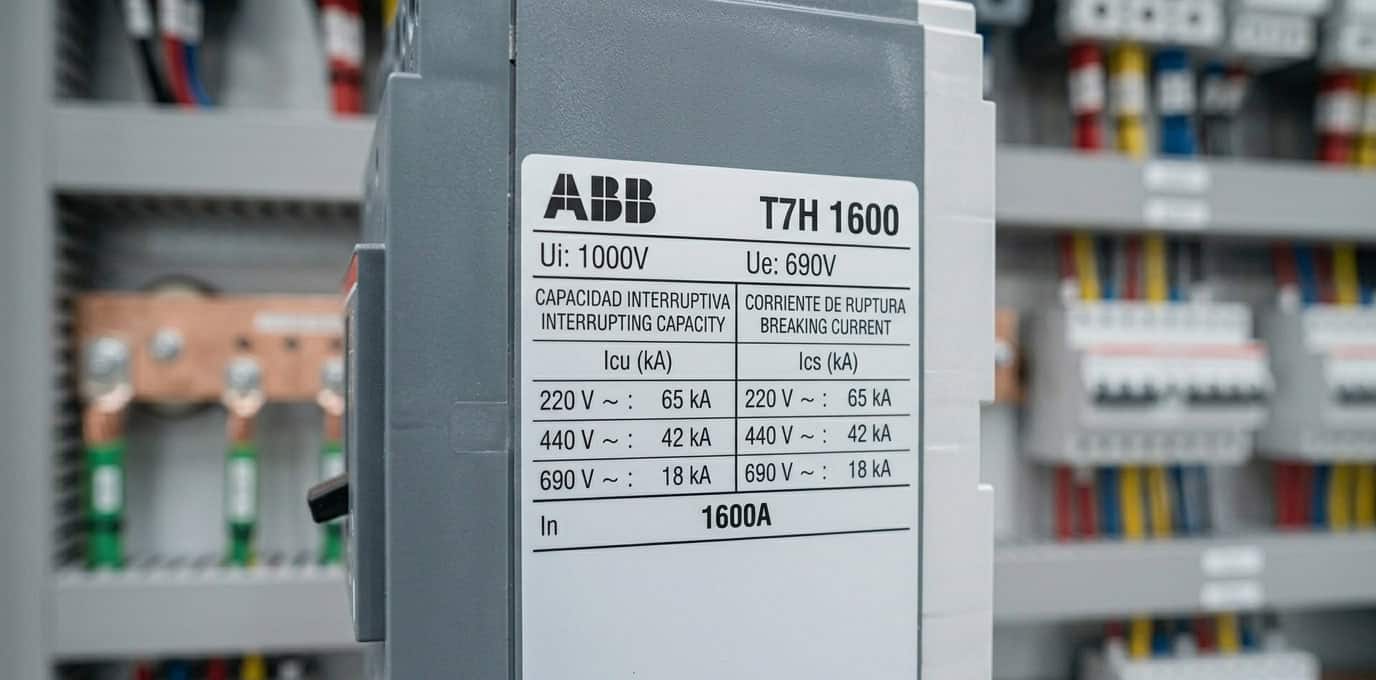

1. Definición: ¿Qué es la Capacidad Interruptiva?

El Principio del Destornillador: Imagina que ocurre un corto circuito en una barra de distribución y la corriente se dispara instantáneamente a 30,000 A (30 kA). Si instalaste un interruptor con una capacidad interruptiva de apenas 10 kA, los contactos internos del interruptor intentarán abrirse, pero la energía masiva creará un arco eléctrico tan violento que el equipo explotará, destruyendo el tablero y proyectando metralla metálica. El interruptor debe ser mayor a la falla.

2. Diferencia entre Corriente Nominal y Capacidad Interruptiva

Es fundamental que los ingenieros de proyectos y coordinadores de mantenimiento entiendan la diferencia entre estos dos conceptos para evitar costosos errores de diseño:

• Corriente Nominal (In): Es la corriente de carga normal. Si un interruptor es de 250 A, está diseñado para que pasen 250 A día y noche sin dispararse.
• Capacidad Interruptiva (Icu / Ics): Es la corriente de falla extrema. Indica cuántos miles de amperios de corto circuito puede detener el mecanismo de resorte y las cámaras de extinción de arco del interruptor en una fracción de segundo.

3. ¿Por qué es vital realizar un Estudio de Corto Circuito para conocer este valor?

No se puede adivinar la capacidad interruptiva que requiere una instalación. La corriente de corto circuito disponible en un punto específico de tu planta depende de:

1. La potencia de cortocircuito que entrega la Comisión Federal de Electricidad (CFE) en la acometida.
2. La capacidad en kVA y la impedancia (Z%) de tus transformadores principales.
3. La distancia, el calibre y el tipo de canalización de los cables conductores.

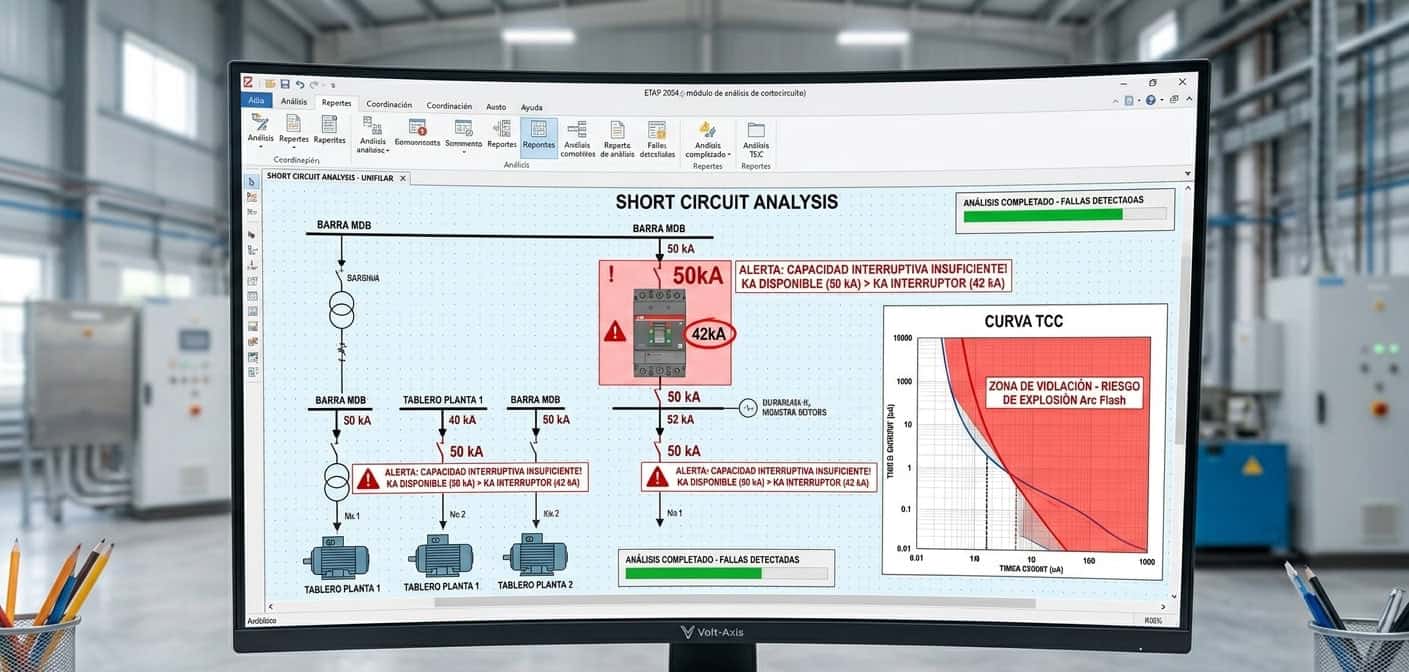

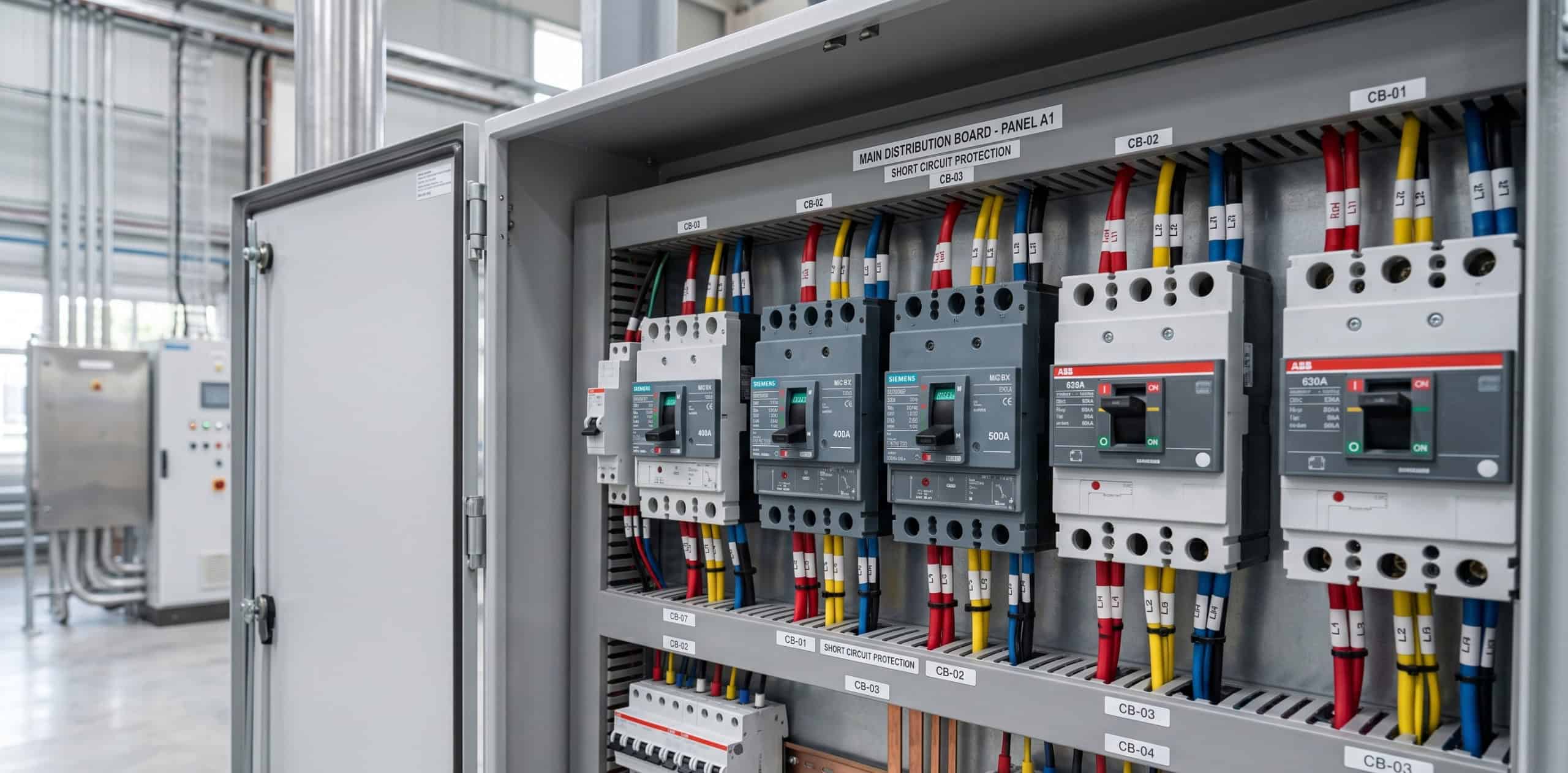

Mediante un Estudio de Corto Circuito realizado en software de simulación especializado como ETAP, los ingenieros calculan el nivel de falla nodo por nodo. Si el software determina que en el Tablero Principal “A” puede haber una falla de 42 kA, se vuelve obligatorio que todos los interruptores instalados en ese tablero tengan una capacidad interruptiva de al menos 50 kA o 65 kA (margen de seguridad).

4. Normativa Obligatoria: Cumplimiento de la NOM-001-SEDE

En México, instalar equipos con una capacidad interruptiva insuficiente es una violación directa de la ley secundaria de energía. La norma NOM-001-SEDE-2012, en su Artículo 110-9 (Capacidad de interrupción), establece textualmente:

“Los equipos diseñados para interrumpir la corriente en niveles de falla deben tener una capacidad de interrupción suficiente para el voltaje nominal del circuito y para la corriente que esté disponible en los terminales de línea del equipo.”

Si una unidad de inspección (UVIE) o una auditoría técnica detecta que tus protecciones eléctricas están subdimensionadas respecto a la corriente de falla disponible, la instalación no será aprobada, retrasando la puesta en marcha de contratos o la energización de subestaciones por parte de CFE.

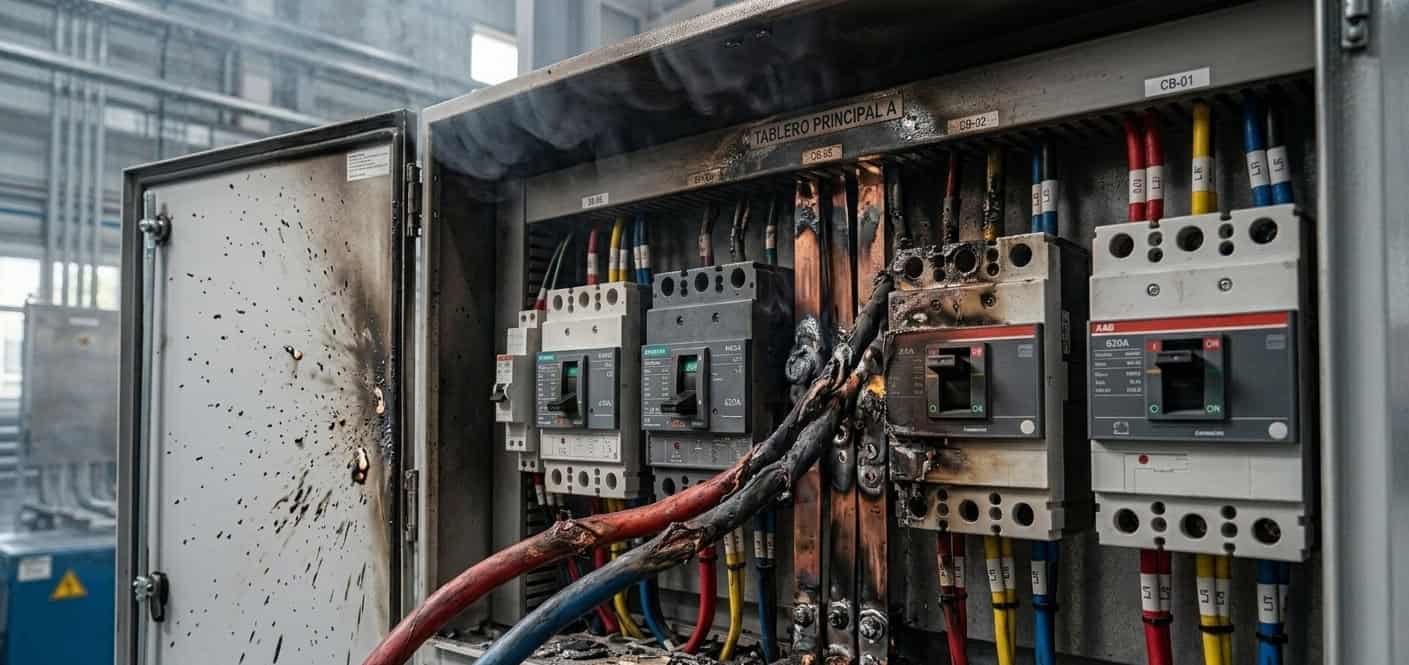

5. Consecuencias de Ignorar la Capacidad de Ruptura

• Destrucción Total de Equipos: Pérdida de tableros de distribución, centros de control de motores (CCM) y transformadores por explosión derivada de arco eléctrico (Arc Flash).
• Paros de Producción Prolongados: Sustituir un tablero principal destruido por no despejar un corto circuito puede tomar semanas, deteniendo por completo las utilidades de la empresa.
• Riesgos Fatales: Las explosiones por fallas eléctricas liberan temperaturas superiores a los 19,000°C (más caliente que la superficie del sol), ondas de presión mecánicas y gases tóxicos, poniendo en riesgo crítico la vida de los operadores.

Conclusión

La capacidad interruptiva es el verdadero escudo de tus instalaciones eléctricas. No basta con seleccionar un interruptor por su capacidad de carga; es obligatorio validar su comportamiento ante las peores condiciones de falla. El diseño riguroso y la ingeniería de detalle son las únicas herramientas que garantizan que una falla eléctrica sea simplemente un evento controlado y no una catástrofe industrial.

Diagnóstico de Riesgo Eléctrico

Evalúa el estado actual de tu planta industrial en menos de 1 minuto.

1. ¿Cuándo se realizó el último estudio de corto circuito? Hace menos de 2 años Hace más de 5 años Nunca se ha realizado

2. ¿Se ha añadido nueva maquinaria o transformadores recientemente? Sí, aumentamos la carga No, la infraestructura es la misma

3. ¿Cuentas con tu diagrama unifilar actualizado? Sí, completamente No o está desactualizado

Riesgo Alto

Tu instalación podría no cumplir con la NOM-001-SEDE, exponiendo tus equipos a daños severos.

---

Recibe una asesoría técnica sin costo con nuestros especialistas para mitigar este riesgo.

Agendar Asesoría por WhatsApp Repetir prueba

1. Definición: ¿Qué es un Sistema de Puesta a Tierra?

Enfoque de Seguridad: Si una fase viva llega a tocar la carcasa metálica de un motor debido a una degradación de aislamiento, y el sistema no está puesto a tierra, esa carcasa quedará energizada. Cuando un operario la toque, su cuerpo servirá de camino hacia el suelo, provocando una electrocución fatal. Si el sistema de tierras existe y está bien diseñado, la corriente fluirá por el cable de tierra, elevará la intensidad instantáneamente y obligará al interruptor termomagnético a dispararse en milisegundos.

2. Objetivos Principales de una Red de Tierras Industrial

Un sistema diseñado bajo criterios de ingeniería avanzada cumple con cuatro funciones críticas:

• Protección de la vida humana: Limita la tensión de contacto y de paso a valores seguros para evitar que el personal sufra descargas eléctricas.
• Protección de equipos e infraestructura: Proporciona un camino de baja impedancia para el retorno de las corrientes de falla, permitiendo que los dispositivos de protección (interruptores automáticos, relevadores y fusibles) operen de forma oportuna y selectiva.
• Estabilización del voltaje: Fija una referencia de potencial cero (0 V) para todo el sistema eléctrico, estabilizando las tensiones de línea respecto a tierra durante la operación normal.
• Disipación de descargas atmosféricas: Canaliza de manera segura la energía masiva de los pararrayos ante el impacto de un rayo, protegiendo transformadores y sistemas electrónicos sensibles.

3. Componentes de un Sistema de Puesta a Tierra

Una red de tierras eficiente no consiste únicamente en enterrar una varilla de cobre. Es un conjunto de elementos coordinados:

1. El Terreno (Suelo): Es el receptor final de la corriente. Su capacidad de disipación depende directamente de la resistividad del suelo (Ω·m), la cual varía según la humedad, temperatura, compactación y composición química (arena, arcilla, roca).

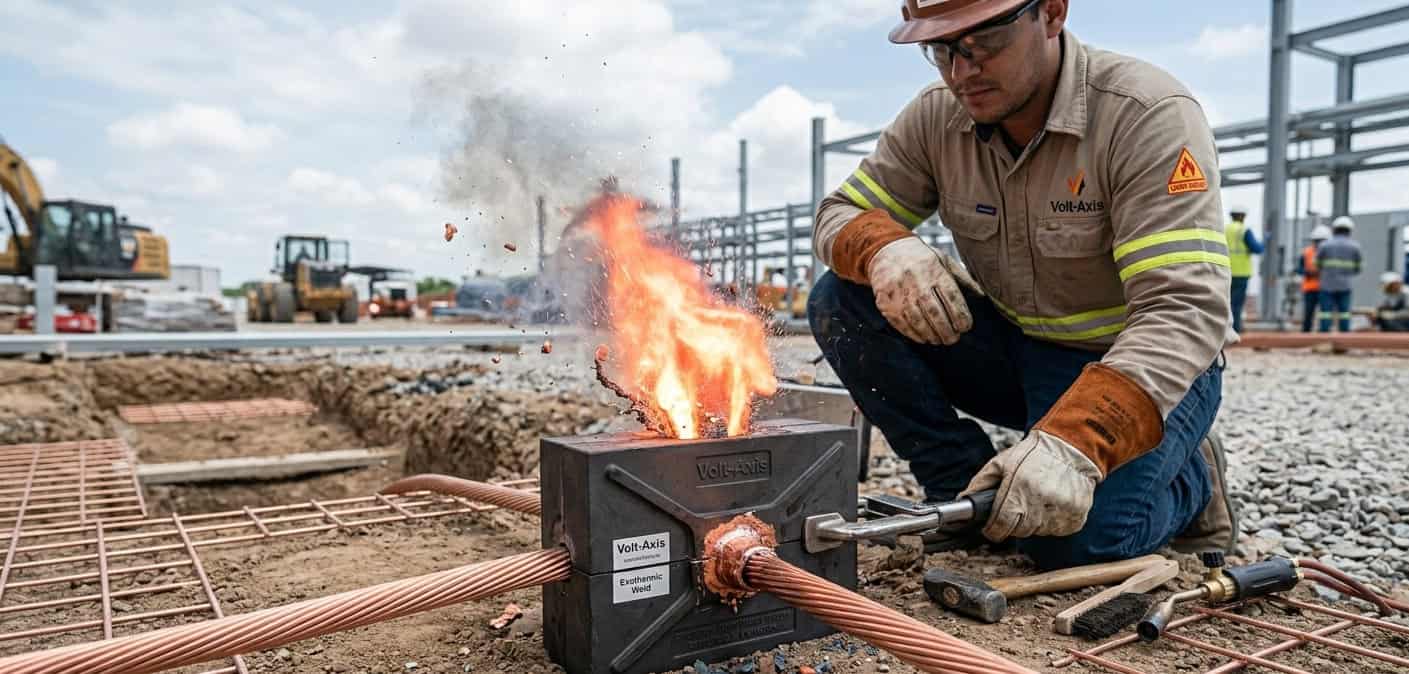

2. Electrodos de Tierra (Varillas / Mallas): Elementos metálicos conductores enterrados que están en contacto directo con el suelo. Los más comunes son las varillas Copperweld (acero recubierto de cobre) o las mallas de conductores desnudos de cobre unidas mediante soldadura exotérmica para subestaciones.
3. Conductor de Puesta a Tierra: El cable de cobre (desnudo o con aislamiento verde) que conecta los electrodos con el tablero principal o barra de tierras.

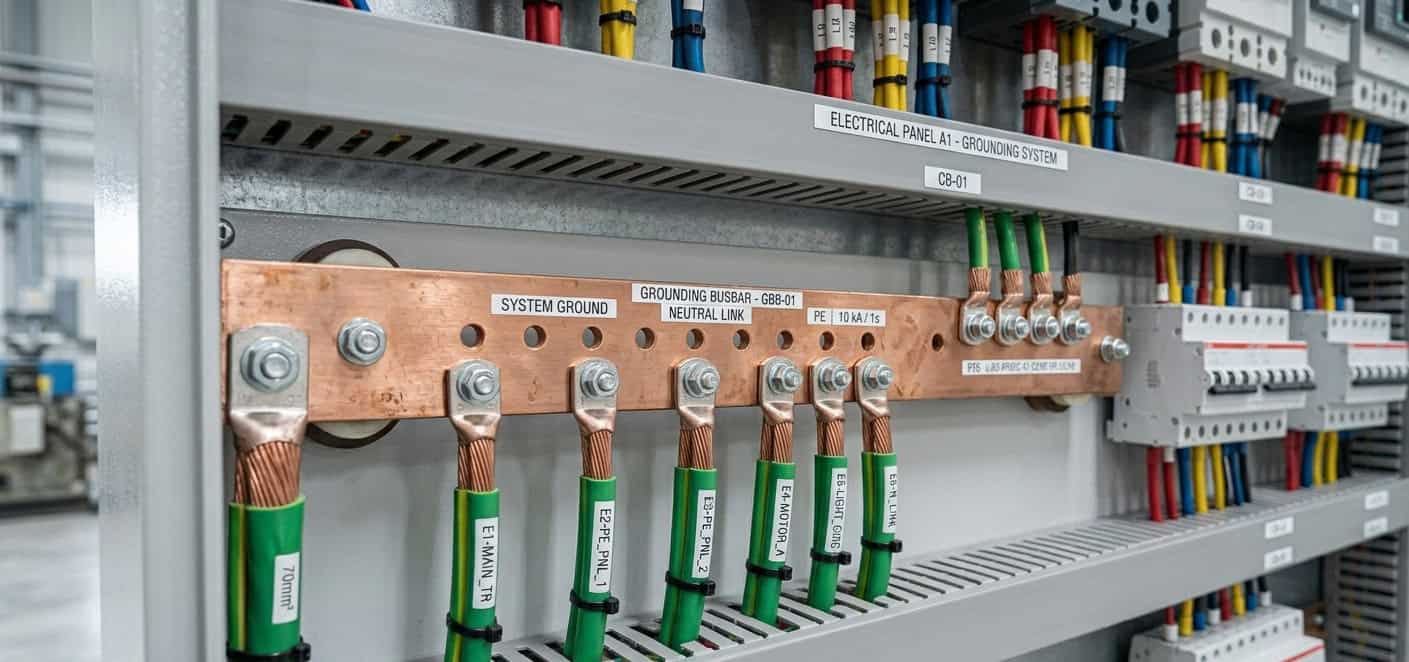

4. Barra de Tierra Principal (Busbar): Placa de cobre ubicada estratégicamente en los tableros donde se concentran y conectan todos los conductores de tierra de los circuitos derivados.

4. Normativa Obligatoria y Cumplimiento Legal

En México, el diseño y mantenimiento de las redes de tierras están regulados por un conjunto de normas que garantizan la seguridad operativa:

• NOM-001-SEDE-2012 (Artículo 250): Regula la correcta conexión, calibres y continuidad de los conductores de puesta a tierra, exigiendo un valor de referencia base de 25 ohms para electrodos de protección.
• NOM-022-STPS-2015: La Secretaría del Trabajo exige la medición anual obligatoria del sistema para evitar riesgos por electricidad estática, fijando un límite de 10 ohms para los sistemas de pararrayos.
• Especificaciones de CFE e IEEE: Para proyectos industriales de media tensión, subestaciones eléctricas o cuartos de control con electrónica sensible, la ingeniería de detalle se diseña bajo estándares estrictos (como IEEE 142 y normas CFE), buscando valores menores a 5 ohms o incluso 1 ohm para asegurar que las tensiones de paso y contacto no pongan en riesgo la vida del personal ante fallas severas.

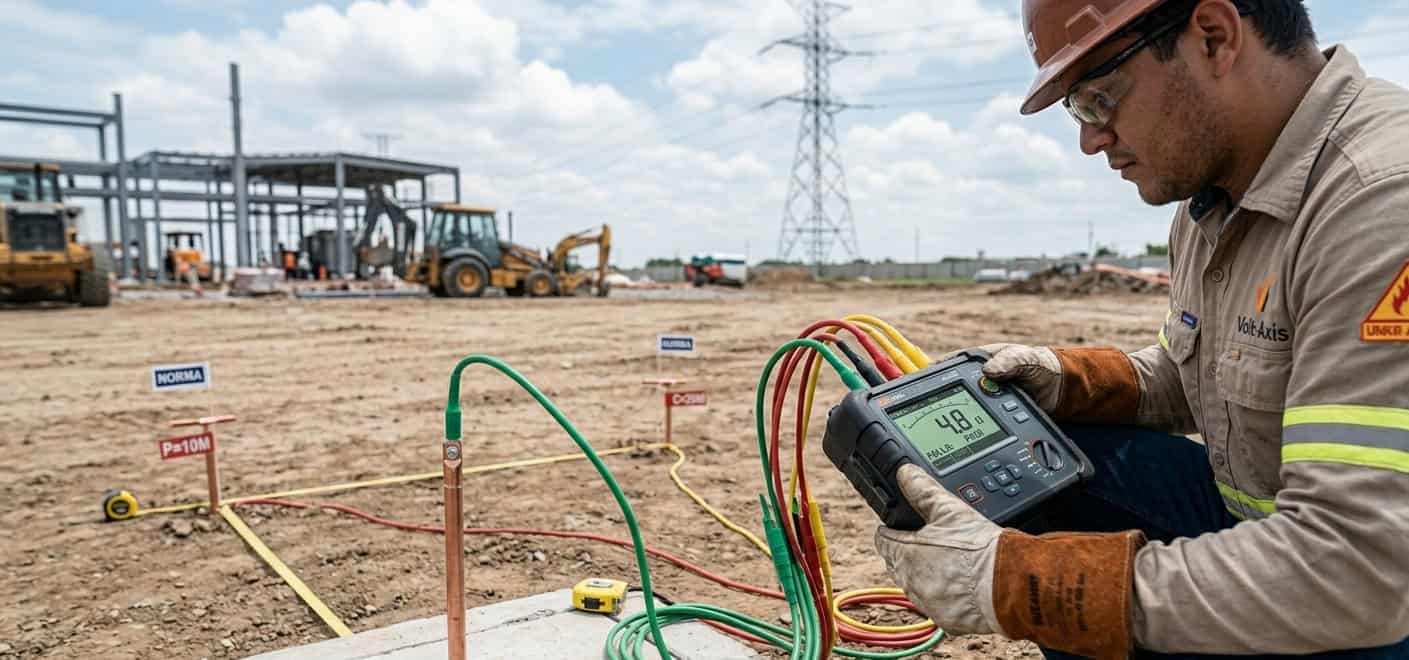

5. Mantenimiento y Medición: ¿Por qué aumentan los Ohms con el tiempo?

Un error crítico en las plantas industriales es instalar el sistema de tierras y olvidarse de él. La resistencia de un pozo de tierra no es estática; cambia con el tiempo debido a:

• Corrosión de los electrodos: El contacto constante con las sales del suelo oxida los conectores si no se usó soldadura exotérmica.
• Pérdida de humedad: Temporadas de sequía extrema elevan drásticamente la resistividad del terreno.
• Estratificación del suelo: Cambios físicos o químicos por contaminación o desgaste de los compuestos intensificadores de tierra.

Por esta razón, la Secretaría del Trabajo y Previsión Social (mediante la norma NOM-022-STPS) exige la medición periódica de la resistencia de la red de tierras al menos una vez al año utilizando un equipo calibrado llamado Telurómetro (mediante el método de caída de potencial).

Conclusión

El sistema de puesta a tierra es la columna vertebral de la seguridad eléctrica industrial. Invertir en un diseño respaldado por cálculos de ingeniería, realizar pruebas de resistividad de suelo previas y ejecutar un mantenimiento preventivo anual es la única manera de asegurar que tus protecciones operen correctamente, tu empresa cumpla con la ley y tus colaboradores regresen a casa seguros.

Contenido de tu interés

Definición de Corto Circuito: ¿Qué ocurre realmente?

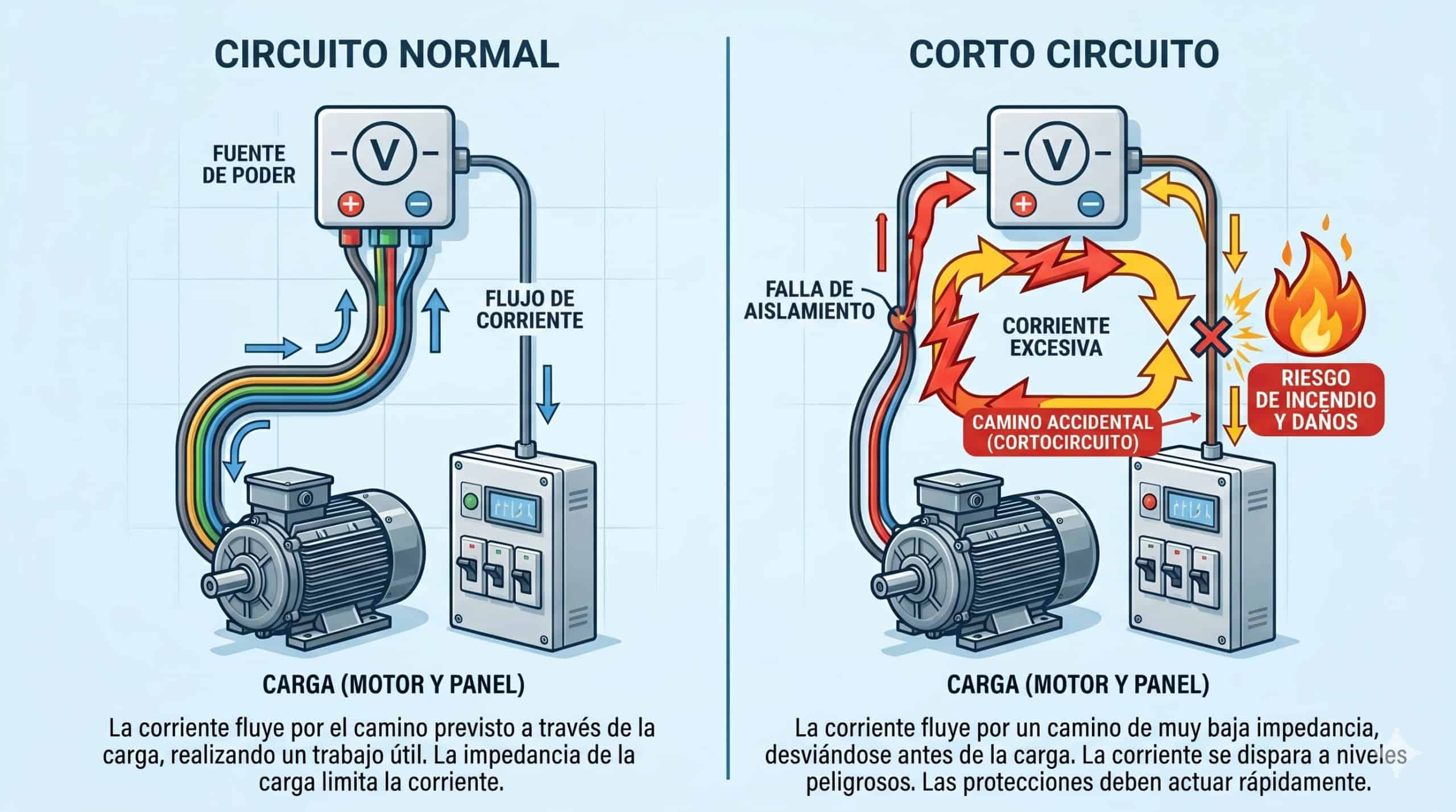

En pocas palabras: Un corto circuito es la unión directa de dos puntos con diferente potencial eléctrico (fase a fase, o fase a neutro/tierra), lo que provoca un pico de corriente descomunal que el sistema no está diseñado para soportar de forma continua.

Tipos de Corto Circuito en Sistemas Eléctricos

Principales Causas de un Corto Circuito

• Degradación del aislamiento: Con el tiempo, el calor, la humedad y el envejecimiento natural destruyen el aislamiento plástico de los cables, dejando los conductores de cobre o aluminio expuestos.
• Errores de conexión u operación: Malas prácticas durante el mantenimiento, herramientas que caen accidentalmente sobre barras energizadas o un cableado incorrecto.
• Factores ambientales y externos: Entrada de agua, polvo conductor, acumulación de contaminación en aisladores o la presencia de fauna (roedores o aves que puentean las líneas).
• Sobrecargas prolongadas: Operar un sistema por encima de su capacidad nominal genera un calor excesivo que termina por derretir los aislantes, derivando inevitablemente en un corto circuito.

Efectos y Consecuencias Destructivas

Efecto Térmico (Calor Extremo)

Efecto Dinámico (Fuerzas Magnéticas)

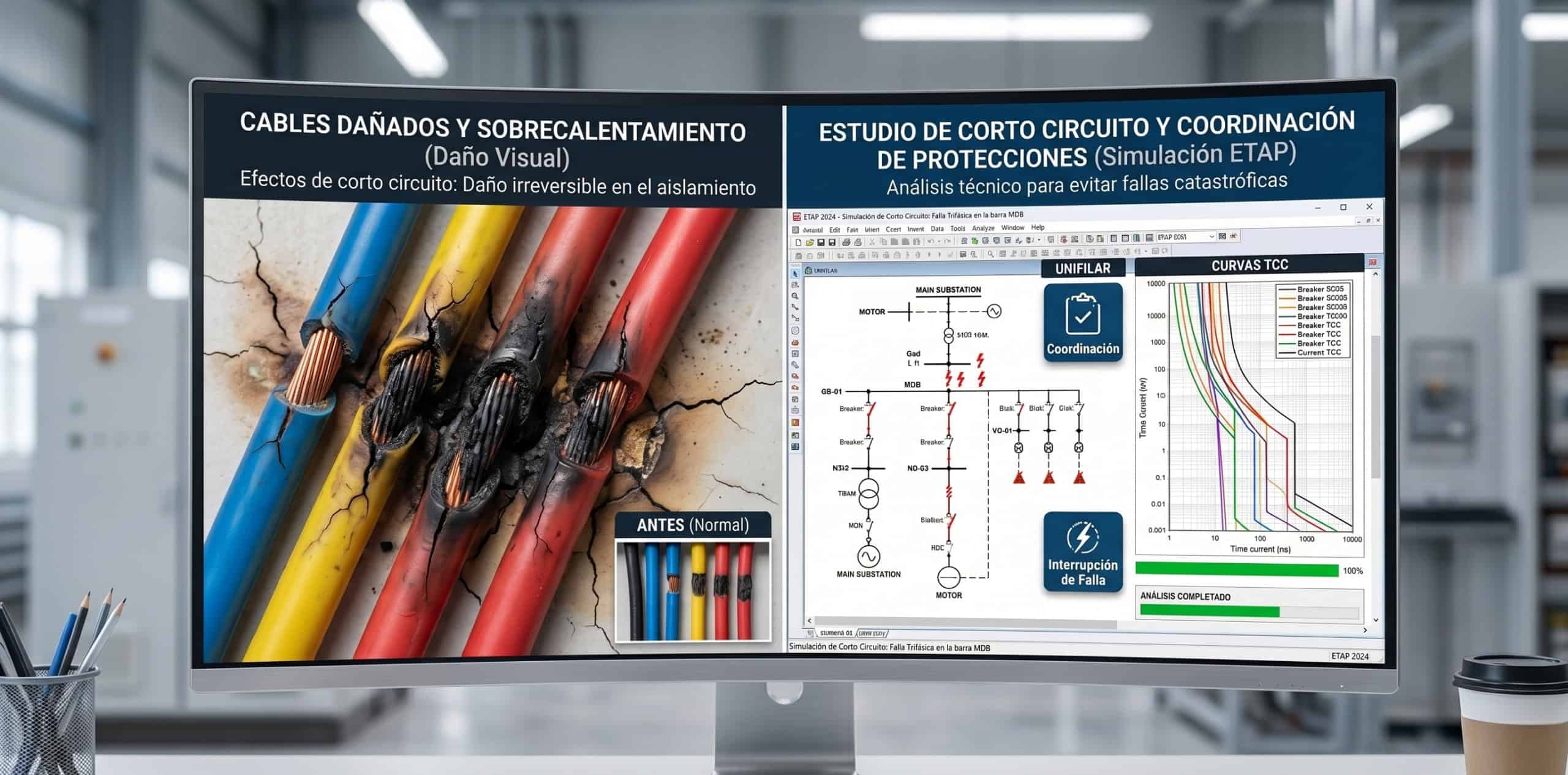

La Importancia del Estudio de Corto Circuito y Coordinación de Protecciones

Medidas de Prevención y Mitigación

1. Dispositivos de protección adecuados: Interruptores automáticos de caja moldeada, fusibles de alta capacidad de interrupción y relevadores de protección calibrados de acuerdo con la normativa vigente (como la NOM-001-SEDE).
2. Mantenimiento Predictivo y Preventivo: Pruebas de resistencia de aislamiento (Megger), termografía infrarroja para detectar puntos calientes antes de que fallen y limpieza de tableros.
3. Sistemas de Puesta a Tierra Eficientes: Un sistema de tierras bien diseñado drena las corrientes de falla monofásicas de manera segura, permitiendo que las protecciones operen de forma instantánea.

Conclusión
